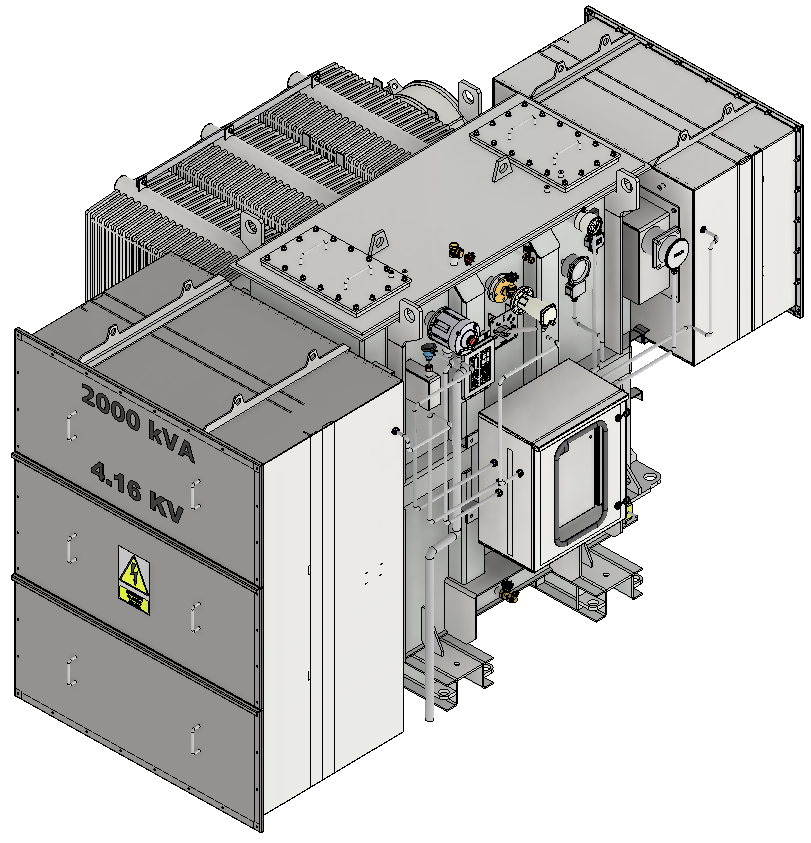

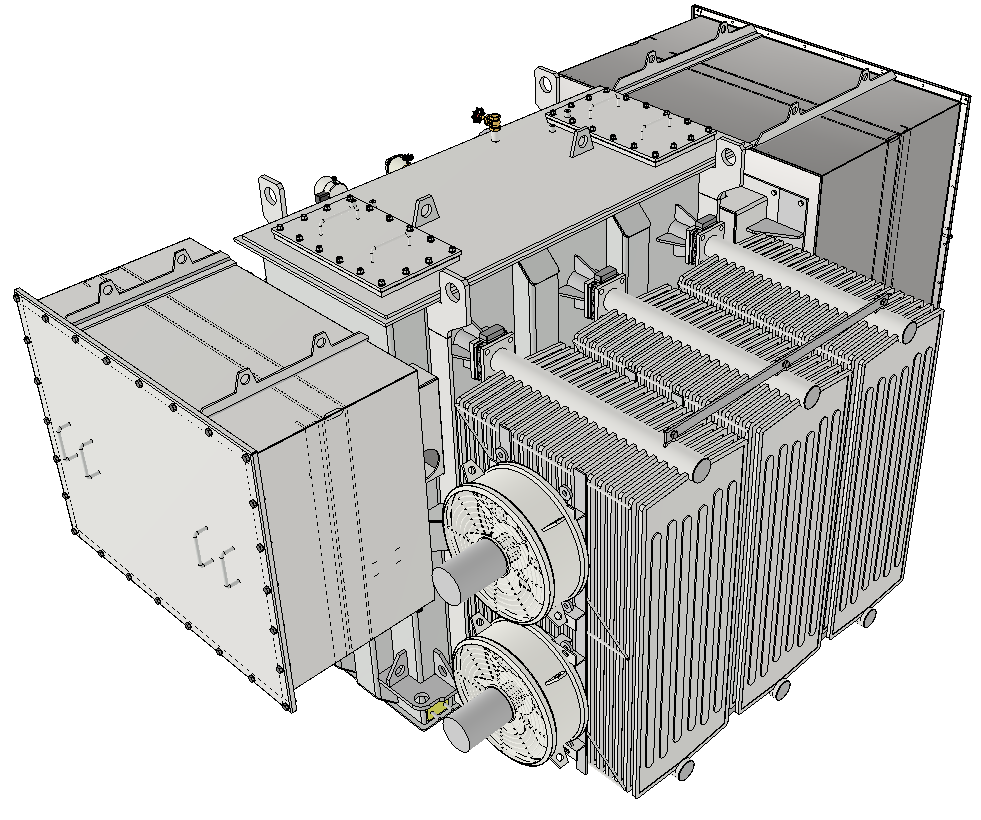

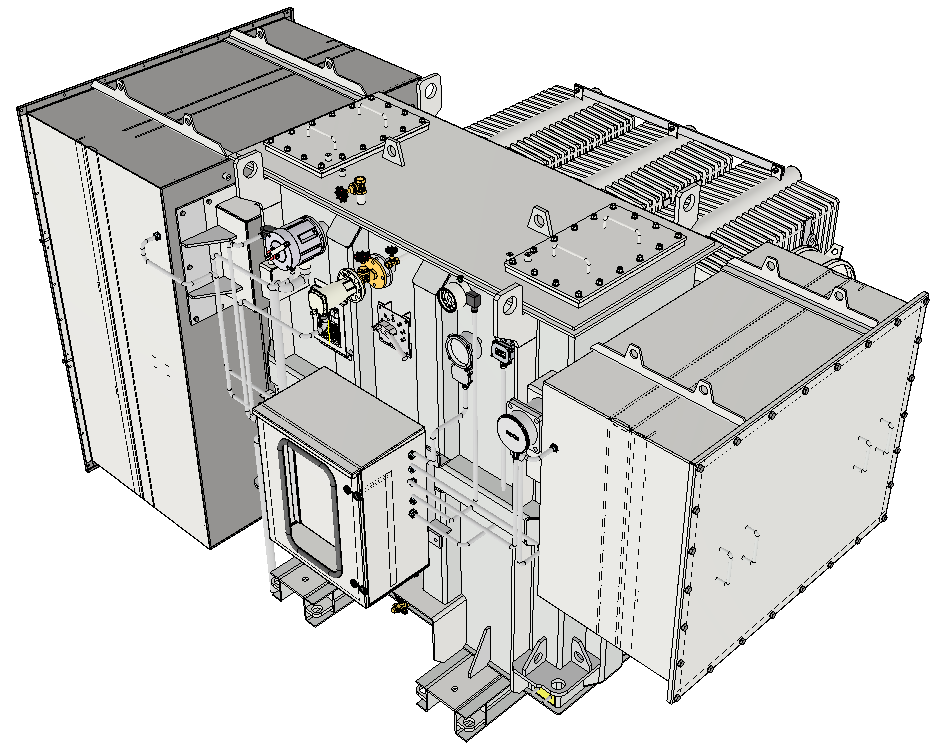

TRANSFORMADOR TRIFÁSICO ZIG ZAG
TRANSFORMADOR TRIFÁSICO ZIG ZAG
El transformador Zig Zag ofrece una ruta de baja impedancia para los componentes de secuencia cero en condiciones de falla, por lo que puede usarse perfectamente como transformador de puesta a tierra en un sistema conectado en triángulo (sin terminal neutro) o en un sistema conectado en estrella sin conexión a tierra (estrella de tres terminales) donde el neutro no está disponible para la conexión a tierra.
| Datos Técnicos | |
|---|---|
| Potencia | De 100 KVA hasta 2000 KVA |
| Tensión Nominal Primario | De 10.0 kV hasta 33.0 kV |
| Número de terminales | 4 |
| Tensión Nominal Secundario | 0.480/ 0.460/ 0.400/ 0.230 kV |
| Número de terminales Secundario | 4 |
| Grupo de conexión secundaria | Z0 / ZNyn11 |
| Frecuencia | 50/ 60 Hz |
| Tipo de aislador | Porcelana / Polimérico |
| Rango de la altura de operación | 1000 - 5500 msnm |
| Normas para diseño, fabricación y pruebas | IEC - 60076 - 01/ ANSI/ IEEE |
