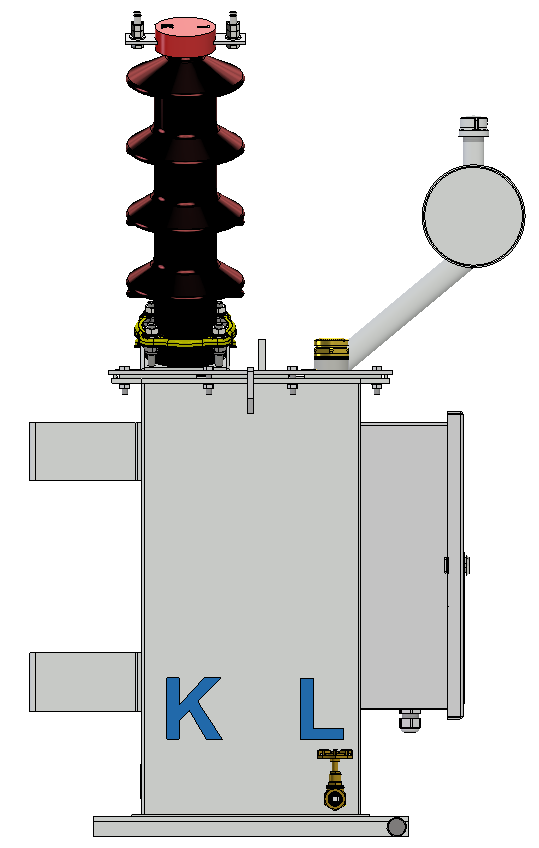

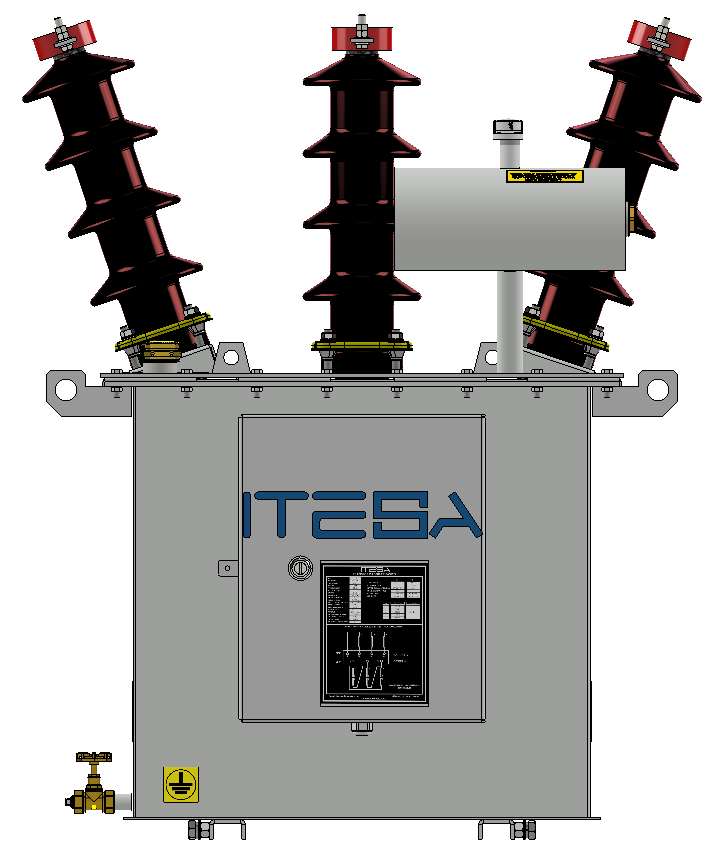

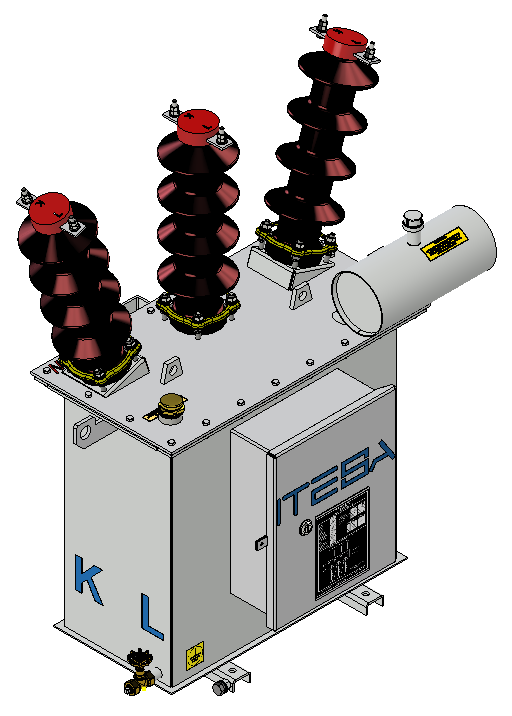

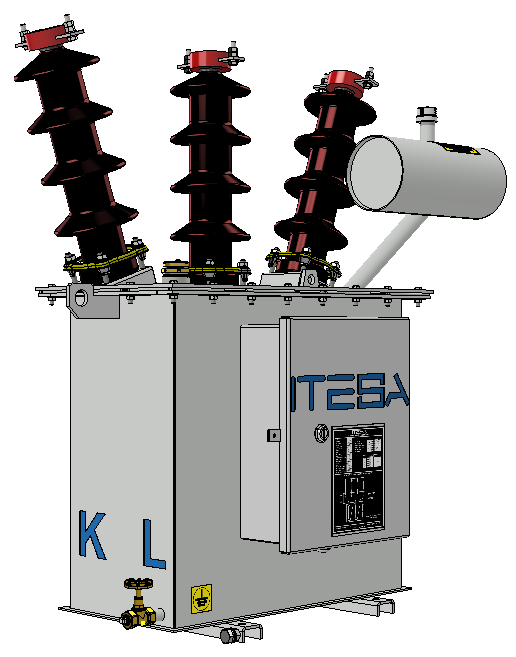

COMBINADO DE TENSIÓN Y CORRIENTE CON RANGO EXTENDIDO
COMBINADO DE TENSIÓN Y CORRIENTE CON RANGO EXTENDIDO
Diseñado para elevar la confiabilidad en los sistemas de energía. Mide con precisión la tensión y corriente del sistema, así mismo garantiza la calidad de energía suministrada en las redes de distribución eléctrica.
| Datos Técnicos | |
|---|---|
| Tensión nominal primaria | kV de 33 kV hasta 10 |
| Tensión nominal secundaria | 0.100 / 0.220 / 0,380 kV |
| Corriente primaria 2 relaciones (in) | De 5 hasta 1200 A |
| Corriente nominal secundaria | 5 |
| Grupo de conexión primaria | Estrella-N / Delta Abierto |
| Tensión máxima de servicios (Um) | 15.5/ 17.5/ 24/ 36kV |
| Rango de altura de ejecución | 1000 - 5000 msnm |
| Datos Técnicos de la Bobina de Tensión | |
|---|---|
| Clase de precisión | 0.2 / 0.5 |
| Potencia (VA) | 50 / 30 / 20VA |
| Datos Técnicos de la Bobina de Corriente | |
|---|---|
| Clase de exactitud | 0.2 / 0.2S / 0.5S |
| Potencia (VA) | 30 / 15VA |
| Tipo de aislador | Porcelana / Silicona |
| Tipo de montaje | Exterior/ Interior |
| Cumple las normas | IEC 61869-2 /61869-3 |
