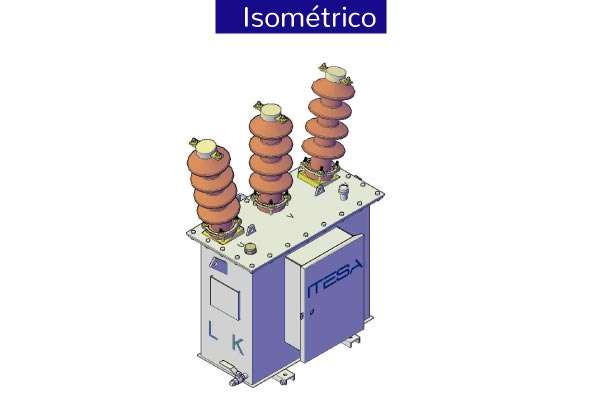

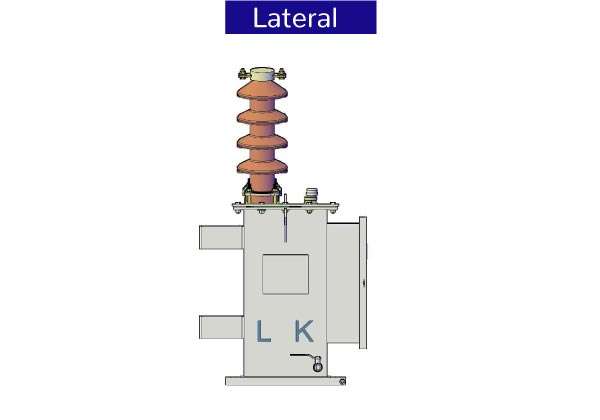

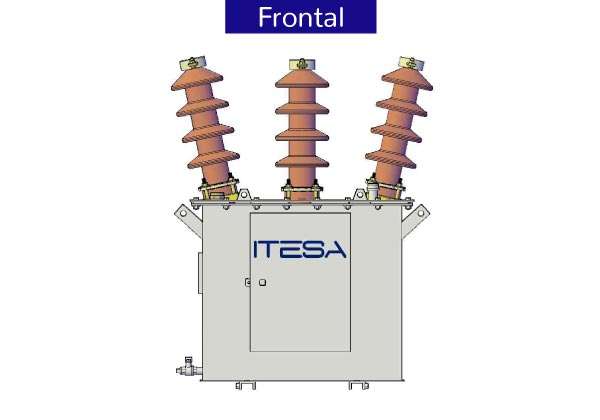

COMBINADO DE TENSIÓN Y CORRIENTE CON RANGO EXTENDIDO
Diseñado para elevar la confiabilidad en los sistemas de energía. Mide con presición la tensión y corriente del sistema, así mismo garantiza la calidad de
energía suministrada en las redes de distribución eléctrica.
| DATOS TÉCNICOS GENERALES | |
| Tensión nominal primaria | De 10kV hasta 33 kV |
| Tensión nominal secundaria | 0.10 / 0.22kV |
| Corriente nominal primaria | De 5 hasta 630A |
| Corriente nominal secundaria | 5 |
| Grupo de conexión primaria | Estrella / Delta Abierto / Serie |
| Grupo de conexión secundaria | Estrella-N / Delta Abierto / Serie |
| Tensión maxima de servicio (Um) | 15.5 / 17.5 / 24 / 36kV |
| Rango de altura de operación | 1000 - 5000 msnm |
| DATOS TÉCNICOS DE LA BOBINA DE TENSIÓN | |
| Clase de exactitud | 0.2 / 0.5 |
| Potencia (VA) | 50 / 30 / 20VA |
| DATOS TÉCNICOS DE LA BOBINA DE CORRIENTE | |
| Clase de exactitud | 0.2 / 0.2S / 0.5S |
| Potencia (VA) | 30 / 15VA |
| Tipo de aislador | Porcelana / Silicona |
| Tipo de montaje | Exterior / Interior |
| Cumple las normas | IEC 61869-2 / 61869-3 |
